前言

新增硬盘扩容大致可以分为两种情况：

  • 新增的磁盘挂载到某个目录下面

  • 新增的磁盘扩展已有卷组并扩容已有逻辑卷

方案图谱：

说明：左侧分支为挂载方案，右侧分支为扩展已有卷组方案

方案一：新增磁盘挂载到目录

查看当前容量

  • 命令

    df -Th

  • 示例

    [root@localhost ~]# df -Th
文件系统                类型      容量  已用  可用 已用% 挂载点
devtmpfs                devtmpfs  908M     0  908M    0% /dev
tmpfs                   tmpfs     919M     0  919M    0% /dev/shm
tmpfs                   tmpfs     919M  8.6M  911M    1% /run
tmpfs                   tmpfs     919M     0  919M    0% /sys/fs/cgroup
/dev/mapper/centos-root xfs        47G  1.3G   46G    3% /
/dev/sda1               xfs      1014M  150M  865M   15% /boot
tmpfs                   tmpfs     184M     0  184M    0% /run/user/0

  • 说明

    df 的-T参数就可以显示文件系统的类型，-h参数让其显示的更人性化。

查找新加磁盘

  • 命令

    fdisk -l

  • 示例

    [root@localhost ~]# fdisk -l

磁盘 /dev/sda：21.5 GB, 21474836480 字节，41943040 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x000d6763

   设备 Boot      Start         End      Blocks   Id  System
/dev/sda1   *        2048     2099199     1048576   83  Linux
/dev/sda2         2099200    41943039    19921920   8e  Linux LVM

磁盘 /dev/sdb：21.5 GB, 21474836480 字节，41943040 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节


磁盘 /dev/mapper/centos-root：18.2 GB, 18249416704 字节，35643392 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节


磁盘 /dev/mapper/centos-swap：2147 MB, 2147483648 字节，4194304 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节

  • 说明

    磁盘 /dev/sda 下有两个分区
磁盘 /dev/sdb 为新增的磁盘

新磁盘创建分区

  • 命令

    fdisk /dev/sdb

  • 示例

    [root@localhost ~]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。

更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。

Device does not contain a recognized partition table
使用磁盘标识符 0x63b1e474 创建新的 DOS 磁盘标签。

命令(输入 m 获取帮助)：n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p):
Using default response p
分区号 (1-4，默认 1)：
起始 扇区 (2048-41943039，默认为 2048)：
将使用默认值 2048
Last 扇区, +扇区 or +size{K,M,G} (2048-41943039，默认为 41943039)：
将使用默认值 41943039
分区 1 已设置为 Linux 类型，大小设为 20 GiB

命令(输入 m 获取帮助)：w
The partition table has been altered!

Calling ioctl() to re-read partition table.
正在同步磁盘。

  • 说明

    n        ##新建分区
p        ##分区类型为主分区
1        ##设置分区号为1
回车    ##默认起始扇区值
回车    ##默认结束扇区值
w        ##保存分区操作

创建新的物理卷

  • 命令

    pvcreate /dev/sdb1

  • 示例

    [root@localhost ~]# fdisk -l

磁盘 /dev/sda：21.5 GB, 21474836480 字节，41943040 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x000d6763

   设备 Boot      Start         End      Blocks   Id  System
/dev/sda1   *        2048     2099199     1048576   83  Linux
/dev/sda2         2099200    41943039    19921920   8e  Linux LVM

磁盘 /dev/sdb：21.5 GB, 21474836480 字节，41943040 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
磁盘标签类型：dos
磁盘标识符：0x63b1e474

   设备 Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048    41943039    20970496   83  Linux

磁盘 /dev/mapper/centos-root：18.2 GB, 18249416704 字节，35643392 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节


磁盘 /dev/mapper/centos-swap：2147 MB, 2147483648 字节，4194304 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节

## ===================================================

[root@localhost ~]# pvcreate /dev/sdb1
  Physical volume "/dev/sdb1" successfully created.

[root@localhost ~]# pvs
  PV         VG     Fmt  Attr PSize   PFree
  /dev/sda2  centos lvm2 a--  <19.00g    0
  /dev/sdb1  centos lvm2 a--  <20.00g    0

  • 说明

    fdisk -l                            ##查看分区
pvcreate /dev/sdb1           ##创建物理卷
pvs                                ##查看物理卷，同 pvdisplay 命令

创建新的卷组

  • 命令

    vgcreate vgnew /dev/sdc1

  • 示例

    [root@localhost ~]# vgcreate vgnew  /dev/sdc1
  Volume group "vgnew" successfully created.

[root@localhost ~]# vgs
  VG     #PV #LV #SN Attr   VSize  VFree
  centos   2   2   0 wz--n- 38.99g    0
  centos   1   0   0 wz--n- <20.00g  <20.00g

  • 说明

    vgcreate vgnew  /dev/sdc1    ##创建物理卷
vgs                                   ##查看卷组，同 vgdisplay 命令

创建新的逻辑卷

  • 命令

    lvcreate -n lvnew -l 100%FREE vgnew

  • 示例

    [root@localhost ~]# lvcreate -n lvnew -l 100%FREE vgnew
  Logical volume  "lvnew" created.

[root@localhost ~]# lvs
  LV   VG     Attr       LSize  Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  root centos -wi-ao---- 36.99g
  swap centos -wi-ao----  2.00g
  lvnew vgnew -wi-ao----  <10.00g

  • 说明

    lvcreate -n lvnew -l 100%FREE vgnew       ##使用整个（空余的100%）卷组vgnew 创建一个逻辑卷（lvnew 为自定义逻辑卷名）
lvcreate -n lvnew -l 50%FREE vgnew         ##创建逻辑卷时，也可以只使用卷组的部分空余空间，如50%FREE 等
lvcreate -n lvnew -L 5G vgnew                 ##也可以使用具体指定存储容量创建逻辑卷

lvs                                                      ##查看当前所有逻辑卷（或使用 lvdisplay 命令）

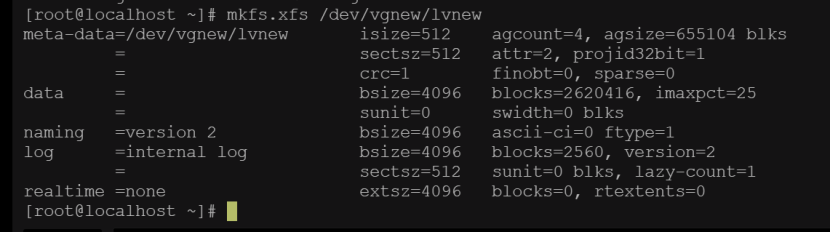

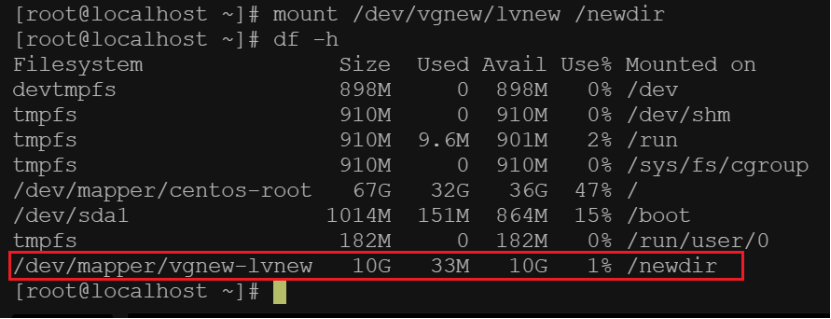

格式化并挂载

  • 命令

    mkfs.xfs /dev/vgnew/lvnew
mount /dev/vgnew/lvnew /newdir
vi /etc/fstab

  • 示例

    img 在这里插入图片描述

  • 说明

    mkfs.xfs /dev/vgnew/lvnew                ##格式化磁盘（格式化磁盘分为xfs、ext4、ext3等格式）
mount /dev/vgnew/lvnew /newdir        ##挂载磁盘
vi /etc/fstab                                    ##编辑实现开机自动挂载（内容：/dev/mapper/vgnew-lvnew /newdir xfs defaults 0 0）

方案二：新增磁盘扩容到已有逻辑卷

查看当前容量

  • 参考挂载方案

查找新加磁盘

  • 参考挂载方案

新磁盘创建分区

  • 参考挂载方案

创建新的物理卷

  • 参考挂载方案

扩展已有卷组

  • 命令

    vgdisplay
vgextend centos /dev/sdb1
vgs

  • 示例

    [root@localhost ~]# vgdisplay
  --- Volume group ---
  VG Name               centos
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  3
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                2
  Open LV               2
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               <19.00 GiB
  PE Size               4.00 MiB
  Total PE              4863
  Alloc PE / Size       4863 / <19.00 GiB
  Free  PE / Size       0 / 0
  VG UUID               UMJme6-1Zuh-hXuA-kHZN-tIBs-76mN-kCCkew

##########################################################

[root@localhost ~]# vgextend centos /dev/sdb1
  Volume group "centos" successfully extended
[root@localhost ~]# vgdisplay
  --- Volume group ---
  VG Name               centos
  System ID
  Format                lvm2
  Metadata Areas        2
  Metadata Sequence No  4
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                2
  Open LV               2
  Max PV                0
  Cur PV                2
  Act PV                2
  VG Size               38.99 GiB
  PE Size               4.00 MiB
  Total PE              9982
  Alloc PE / Size       4863 / <19.00 GiB
  Free  PE / Size       5119 / <20.00 GiB
  VG UUID               UMJme6-1Zuh-hXuA-kHZN-tIBs-76mN-kCCkew

##########################################################

[root@localhost ~]# vgs
  VG     #PV #LV #SN Attr   VSize  VFree
  centos   2   2   0 wz--n- 38.99g <20.00g

  • 说明

    vgdisplay                               ##查看已有卷组
vgextend centos /dev/sdb1       ##扩展已有卷组
vgs                                      ##查看扩展后的卷组

扩容逻辑卷

扩展逻辑卷的逻辑边界

  • 命令

    lvs
lvextend -l +100%FREE /dev/mapper/centos-root

  • 示例

    [root@localhost ~]# lvextend -l +100%FREE /dev/mapper/centos-root
  Size of logical volume centos/root changed from <17.00 GiB (4351 extents) to 36.99 GiB (9470 extents).
  Logical volume centos/root successfully resized.

  • 说明

    lvs                                                                     ##查看已有逻辑卷
lvextend -l +100%FREE /dev/mapper/centos-root        ##扩展逻辑卷的逻辑边界

扩展逻辑卷的文件系统大小

  • 命令

    xfs_growfs /dev/mapper/centos-root 或 resize2fs /dev/mapper/centos-root

  • 示例

    [root@localhost ~]# xfs_growfs /dev/mapper/centos-root
meta-data=/dev/mapper/centos-root isize=512    agcount=4, agsize=1113856 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0 spinodes=0
data     =                       bsize=4096   blocks=4455424, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal               bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
data blocks changed from 4455424 to 9697280

  • 说明

    xfs_growfs        ##针对文件系统xfs
resize2fs          ##针对文件系统ext2 ext3 ext4

方案三：已有磁盘分配新空间后扩容（虚拟机等）

扩容相关知识

文件系统结构图

扩容相关操作图谱

任务PV阶段VG阶段LV阶段FileSystem(XFS)FileSystem(EXT4)
搜寻（scan）pvscanvgscanlvscanlsblk、blkidlsblk、blkid
创建（create）pvcreatevgcreatelvcreatemkfs.xfsmkfs.ext4
列出（display）pvdisplayvgdisplaylvdisplaydf、mountdf、mount
增加（extend）vgextendlvextend (lvresize)xfs_growfsresize2fs
减少（reduce）vgreducelvreduce (lvresize)不支持resize2fs
删除（remove）pvremovevgremovelvremoveumount或格式化umount或格式化
改变容量（resize）lvresizexfs_growfsresize2fs
改变属性（attribute）pvchangevgchangelvchange/etc/fstab、remount/etc/fstab、remount
